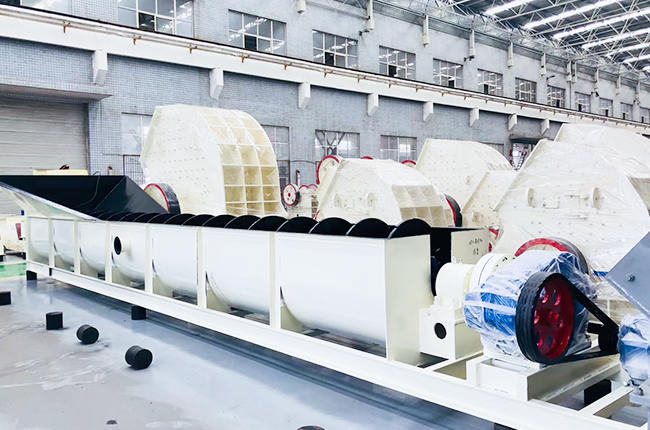

螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀速度不同的原理，进行机械分级的一种设备。能把磨出的料粉进行过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。
适用物料：石英石、金矿石、铁矿石、铜矿石、矿砂、矿浆、细泥等物料。
在线咨询报价 24小时咨询热线0371-67779966
水槽长度：3000-14300mm
处理能力：20-23300t/d
勘测现场，量身设计，提供解决方案，优化资源配置
现货直供，省去中间渠道，并提供了售前，售中，售后的全套服务
该设备技术先进，工艺简单，特别适合于干法大、中型制砂生产线使用
螺旋轴的入水头、轴头采用生铁套，操作可靠；石粉质量易于控制，0.00--0.75mm石粉含量在2%-15%之间可调
采用瓦片内衬，维修率低；底座采用槽钢，机体采用钢板焊接而成，质量好耐磨性高

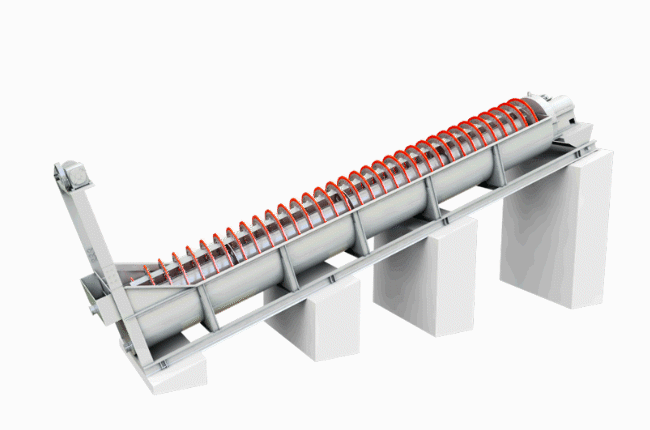

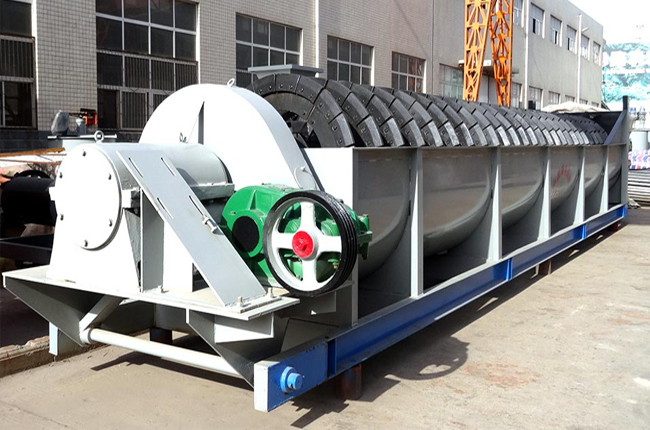

该机借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级加于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。
机型丰富 型号齐全

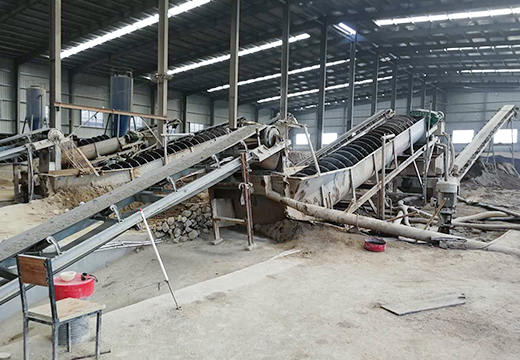

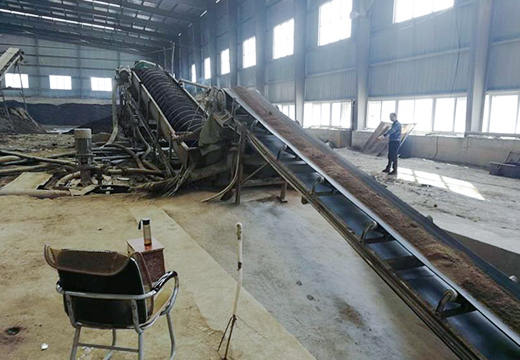

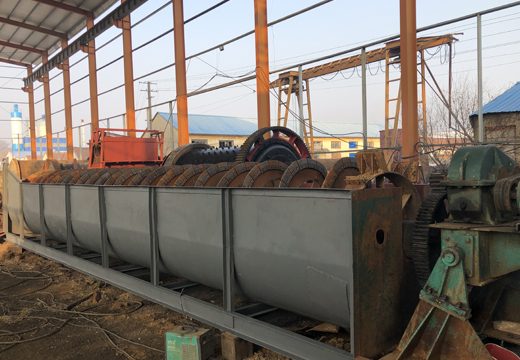

预约就近参观客户现场
| 型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量（t/d） | 电动机功率（kw） | 外形尺寸（mm≤） | ||||
| 按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | ||
| 型号 |
处理量（t/d） |
|
| 按返砂 |
按溢流 |
|
| FG-3 |
80-150 |
20 |
| FG-5 |
135-210 |
32 |
| FG-7 |
340-570 |
65 |
| FG-10 |
675-1080 |
110 |
| FC-10 |
675-1080 |
85 |
| FG-12 |
1170-1870 |
155 |
| FC-12 |
1170-1870 |
120 |
| 2FG-12 |
2340-3740 |
310 |
| 2FC-12 |
2340-3740 |
240 |
| FG-15 |
1830-2740 |
235 |
| FC-15 |
1830-2740 |
185 |
| 2FG-15 |
2280-5480 |
470 |
| 2FC-15 |
2280-5480 |
370 |
| FG-20 |
3290-5940 |
400 |
| FC-20 |
3210-5940 |
320 |
| 2FG-20 |
7780-11880 |
800 |
| 2FC-20 |
7780-11880 |
640 |
| FG-24 |
6800 |
580 |
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
