HPM多缸液压圆锥破碎机

HPM多缸液压圆锥破碎机

多缸液压圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石等，如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩等。是当今矿山建筑行业替代弹簧圆锥破碎机和更新一般液压圆锥破碎机的新一代产品。

适用物料：石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。

在线咨询报价 24小时咨询热线0371-67779966

进料粒度：≤280mm

生产能力：81-1100t/h

量身定制

勘测现场，量身设计，提供解决方案，优化资源配置

厂家直销

现货直供，省去中间渠道，并提供了售前，售中，售后的全套服务

设备优势

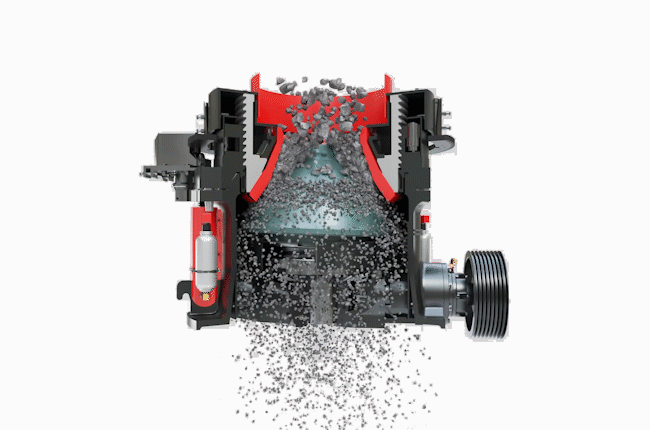

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物，在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

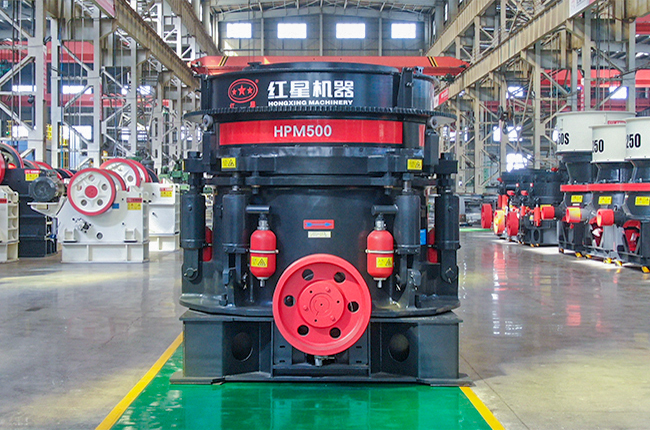

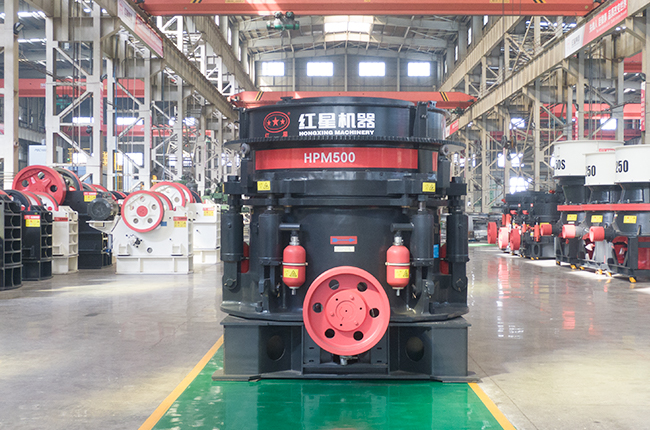

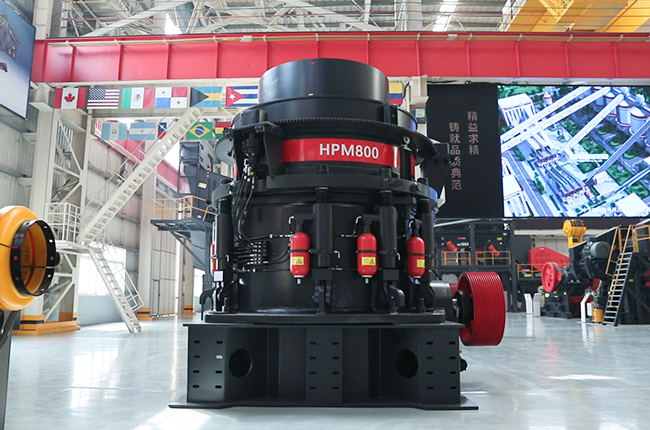

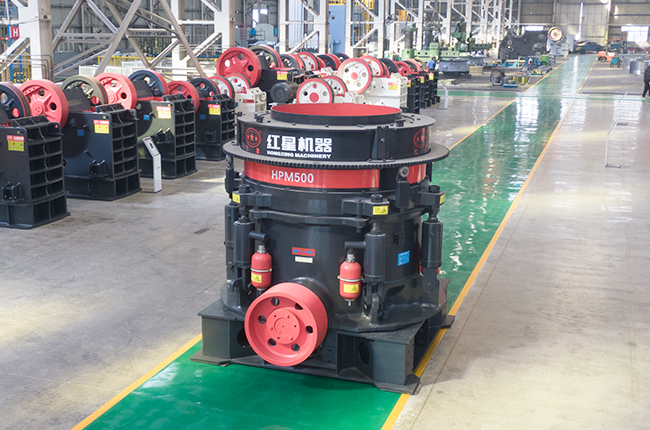

设备实拍展示

机型丰富 型号齐全

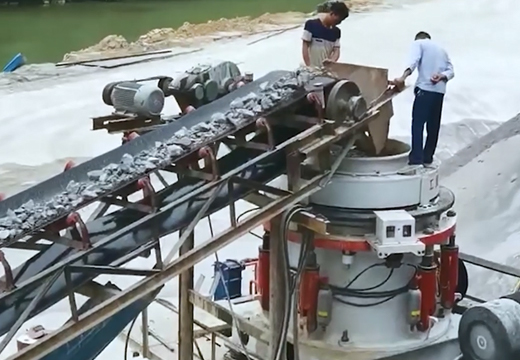

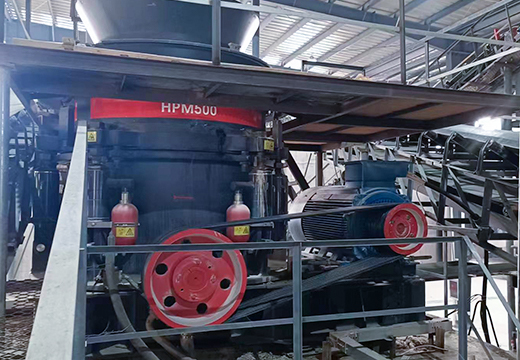

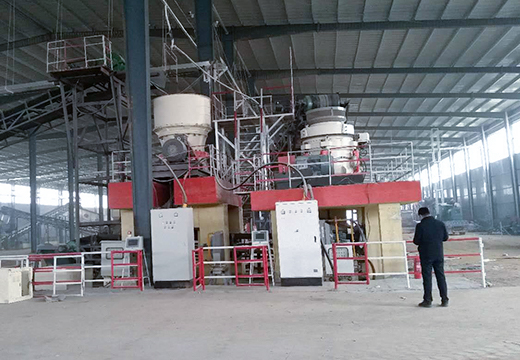

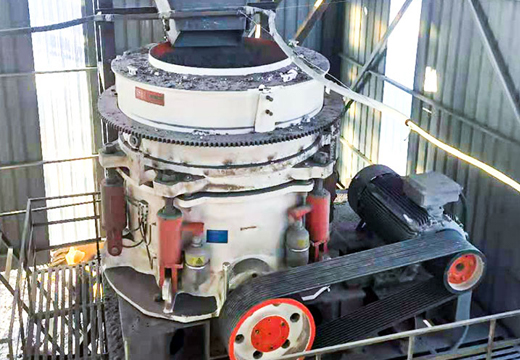

客户现场实拍

预约就近参观客户现场

技术参数

HPM多缸液压圆锥破

SC单缸液压圆锥破碎机

圆锥破碎机

型号 腔型 给料口尺寸（mm） 最大给料尺寸（mm） 最小排料口尺寸（mm） 处理能力（t/h） 电机功率（kw）
HPM200 C1 185 145 22 160~250 160
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 235 190 26 230~445 220
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 299 240 35 270~630 315
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 90 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 335 270 38 365~790 400
C2 286 230 30 328~790
C3 204 165 22 280~790
F1 133 105 20 202~450
F2 95 75 16 175~450
F3 52 42 8 158~450
HPM650 C1 328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 353 280 38 616~1100 630
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 腔型 最大给料尺寸（mm） 处理能力（t/h）
HPM200 C1 145 160~250
C2 100 145~250
C3 75 120~250
F1 60 108~210
F2 45 81~210
HPM300 C1 190 230~445
C2 170 200~445
C3 120 180~445
C4 85 160~220
F1 40 140~220
HPM400 C1 240 270~630
C2 200 252~630
C3 160 243~630
C4 90 210~630
F1 75 162~370
F2 40 126~370
HPM500 C1 270 365~790
C2 230 328~790
C3 165 280~790
F1 105 202~450
F2 75 175~450
F3 42 158~450
HPM650 C1 262 386~790
C2 225 348~790
C3 175 300~790
F1 85 280~530
F2 42 220~530
HPM800 C1 280 616~1100
C2 240 522~1100
C3 214 495~1100
C4 175 380~1100
F1 125 328~730
F2 75 270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号 腔型  给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率 （kw） 处理能力（t/h）
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数：

型号 腔型 给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率（kw） 处理能力 （t/h）
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号 腔型  给料口尺寸 （mm） 处理能力（t/h）
SC100S C1 240 85-170
C2 200 70-130
SC160S C1 360 125-345
C2 300 108-305
SC250S C1 450 265-524
C2 400 225-448
SC315S C1 560 349-1050
C2 500 318-892
SC450S C1 600 498-1500
C2 480 454-1274

SC单缸圆锥破细碎系列技术参数：

型号 腔型 给料口尺寸 （mm） 处理能力 （t/h）
SC100 F1 150 45-135
F2 90 43-118
F3 50 25-40
SC160 F1 200 69-215
F2 115 57-184
F3 75 70-90
SC250 F1 240 116-396
F2 140 97-346
F3 70 90-251
SC315 F1 275 177-662
F2 215 209-643
F3 175 162-552
F4 85 175-325
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-912
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

规格 型号 破碎锥大端直径
(mm)		 最大给料尺寸
(mm)		 排料口宽度
(mm)		 处理能力
(t/h)		 电动机功率
(kw)		 总重量（t） 外形尺寸（长×宽×高）
（mm）
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)		 处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
